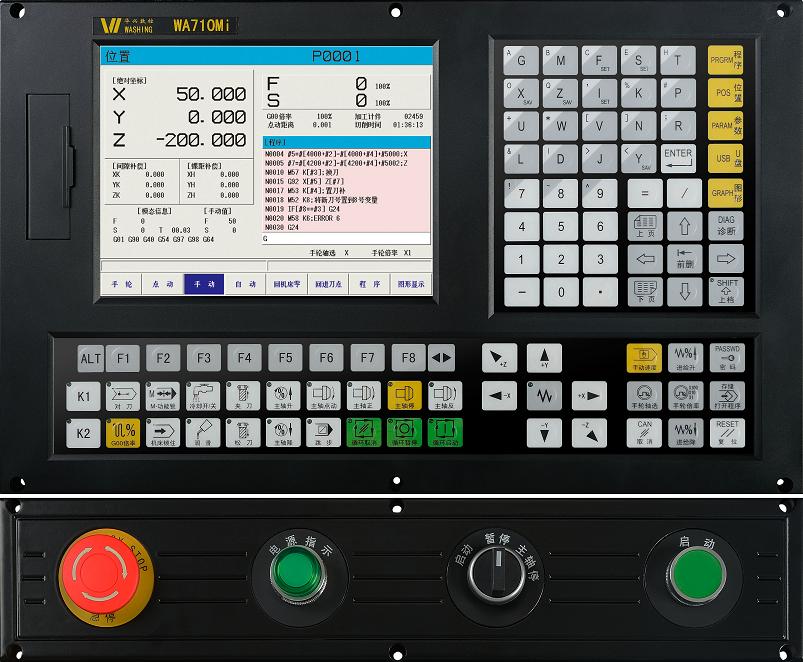

WA710MI數控系統
產品型號：WA-710MI
產品特點：WA710MI數控系統是一款適用于三軸銑床或?qū)C(jī)的數控系統，具有開放PLC梯形圖編程和用戶宏程序功能，非常適用于三軸機床的自動化高效加工以及各種自動上下料設備控制，其先進的直線式后加減速控制使加工效率和曲面尺寸精度速度均高于一般數控系統。
|
WA710MI數控系統是一款適用于三軸銑床或?qū)C(jī)的數控系統，具有開放PLC梯形圖編程和用戶宏程序功能，非常適用于三軸機床的自動化高效加工以及各種自動上下料設備控制，其先進的直線式后加減速控制使加工效率和曲面尺寸精度速度均高于一般數控系統。 |
||
|
□ |
控制軸數 |
3軸 |
|
□ |
最大聯動軸數 |
3軸 |
|
□ |
最小指令單位 |
0.001MM |
|
□ |
最大編程尺寸 |
±99999.999 |
|
□ |
最快速度 |
60M/MIN |
|
□ |
進給速度 |
15M/MIN |
|
□ |
程序容量/個數 |
2M/200 |
|
□ |
液晶屏大小 |
8.4吋 |
|
□ |
顯示分辨率 |
800*600 |
|
□ |
開放式PLC |
支持 |
|
□ |
加工統計 |
支持 |
|
□ |
反向間隙 |
支持 |
|
□ |
固定循環 |
支持 |
|
□ |
測量對刀 |
支持 |
|
□ |
軟件限位 |
支持 |
|
□ |
刀補半徑，長度補償 |
支持 |
|
□ |
短直線恒速過渡 |
支持 |
|
□ |
螺距誤差補償 |
雙向獨立補償 |
|
□ |
485口DNC |
不支持 |
|
□ |
USB DNC |
支持 |
|
□ |
電子齒輪 |
支持 |
|
□ |
USB接口 |
雙USB接口 |
|
□ |
程序段條件跳過 |
支持 |
|
□ |
條件轉移 |
支持 |
|
□ |
宏程序 |
支持 |
|
□ |
C軸控制 |
支持 |
|
□ |
輸入DI/輸出DO點數 |
37/17 |
|
□ |
主軸模擬量控制 |
支持 |
|
□ |
圖形模擬顯示 |
支持 |
|
□ |
加減速控制 |
直線后加減速軌跡自動過渡 |
該產品具有以下特點：
1、8.4寸彩色液晶顯示，分辨率為800*600
2、2M電子盤存儲程序，支持程序密碼和用戶USB鎖，漢字說明
3、USB接口，RS232接口，支持USB/232-DNC加工
4、實現3軸控制+主軸伺服定位插補控制
5、支持宏程序編程，實現各種函數及條件判斷轉移
6、開放PLC梯形圖編程
7、用戶參數化表格加工，隱藏重要程序
8、雙向螺距誤差補償，軟限位及反向間隙補償
9、刀具半徑補償功能（C型刀補），靈活的刀具設置功能
10、程序段快速預讀及預讀同步功能
11、實時跟蹤加工圖形及模擬加工
12、電子齒輪任意配比絲桿傳動
13、支持多個工件坐標系
14、直線型后加減速控制，軌跡間自動光滑過渡不失真
15、高效低誤差，尤其適合高速雕銑加工
16、最大定位速度高達30m/min，最小控制當量0.001mm
